在造紙與涂料行業，流量控制的穩定性直接決定產品品質。然而，這兩大行業長期面臨著共同的流體控制難題。
工況挑戰
介質特性帶來的“堵塞+磨損”雙重困境
造紙紙漿、涂料漿料具有典型的高粘度、含顆粒、易沉淀特征。傳統調節閥在此類工況下問題頻出：
球閥/蝶閥：流道狹窄，漿料中的纖維或顆粒物容易卡滯在密封面，導致關閉不嚴或調節失效
單座調節閥：雖調節精度高，但流路曲折，壓損大，且節流口極易被纖維纏繞堵塞
夾管閥/刀閘閥：適用于漿料但調節性能差，無法滿足流量連續調節要求
客戶真實反饋：“紙漿線每?jī)芍芫鸵鹨淮伍y清理纖維”，“涂料色漿調節時流量忽大忽小，批次色差難以控制”。
大壓差工況下的“調節失效”與“氣蝕損傷”
造紙的網前箱、涂料的供料泵出口均存在較大壓差。傳統V型球閥若設計與選型不當，會出現：
小開度下沖刷嚴重，閥芯與閥座快速磨損
流速過高引發氣蝕，閥體內壁出現蜂窩狀麻點
調節特性畸變，實際流量與開度關系嚴重偏離理論曲線
人工調節的效率瓶頸與品質波動
大量產線仍依賴人工根據經驗調節閥門開度。每次換產、每批次調整，都需要熟練工反復試調，不僅效率低下，更因操作差異導致批次間品質一致性難以保障。
對照解決方案

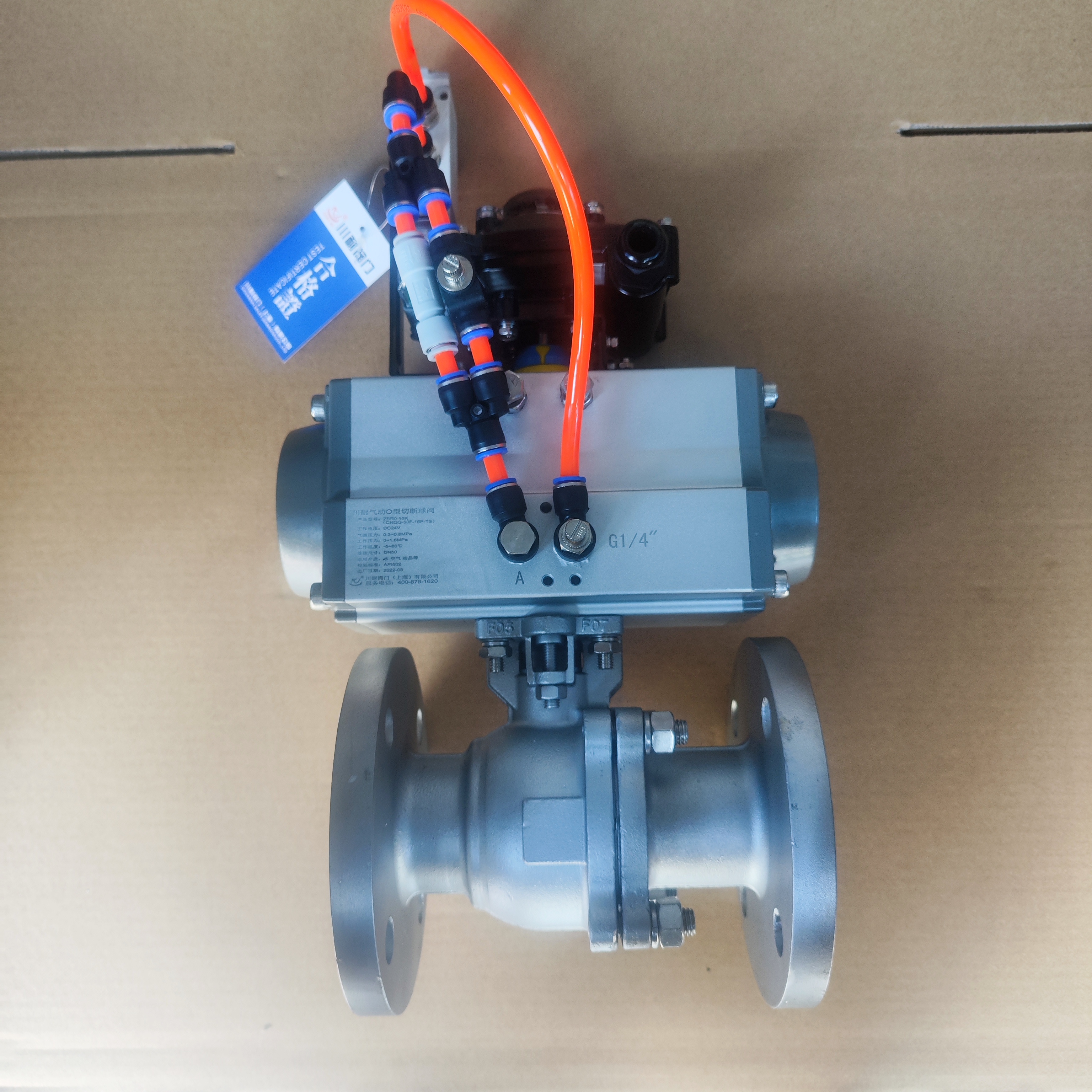

針對上述痛點，川耐推出氣動V型球閥+閉環定位器的智能調節方案，實現“對癥下藥”。
V型切口設計實現“抗堵+可調”
與傳統球閥的O型通孔不同，川耐V型球閥的球芯采用V型切口結構。當閥門開啟時，V型切口形成漸進式流通面積變化，產生近似等百分比的流量特性。
更重要的是，V型切口的剪切效應——閥門啟閉過程中，V型邊緣對介質中的纖維或顆粒物形成剪切作用，將其“切碎”而非“夾住”。這一設計使閥門在紙漿、涂料等高含固介質中依然保持靈活轉動，實測連續運行3000小時未出現卡滯。
硬化處理與壓差適配設計
川耐V型球閥的閥座密封面采用碳化鎢或鎳基合金堆焊工藝，表面硬度可達HRC65以上，能夠耐受含顆粒介質的高速?zèng)_刷。
閥體流道經流體動力學優化，在典型工作壓差下流速分布更均勻，有效抑制氣蝕發生區。客戶現場測試表明：在相同工況下，川耐V型球閥的使用壽命較普通V型球閥延長約2-3倍。
閉環定位器實現“調準+自診”
川耐為V型球閥配套智能電氣定位器，接收4-20mA標準控制信號，通過內置位置傳感器實時反饋閥位，形成閉環控制。定位器持續比對目標值與實際位置，偏差超過閾值時自動微調，確保流量控制精度穩定在±1%以內。
這意味著，操作員在中控室即可完成全流量范圍的精準調節，不再依賴現場人工憑經驗調閥。批次間的流量曲線一致性問題得到根本解決。
實際應用效果
華東某大型造紙企業的網前箱流量控制工段，原有手動蝶閥因紙漿纖維堆積頻繁卡滯，每月需停機清理。換用川耐氣動V型球閥+閉環定位器方案后：
連續運行6個月未發生卡滯
流量控制精度從人工調節時的±8%提升至±1.5%
網部橫幅定量偏差降低約40%，紙張勻度顯著改善
該企業設備主管評價：“以前紙漿線換品種要調半天，現在中控室點一下鼠標就完成，批次穩定性比以前好太多。”
結語
從紙漿纖維的防堵到涂料的精準配比，川耐氣動V型球閥以V型切口+閉環控制的雙核心技術，為造紙與涂料行業提供了一套經過驗證的智能調節方案。
當V型切口遇見閉環控制，解決的不僅是介質堵塞的問題，更是將傳統依賴人工經驗的流量調節，升級為可量化、可復現、可追溯的數字化控制。這恰恰是流程工業走向智能制造的必經之路。
