引言
盛夏，多地高溫紅色預警時，電力保供與工業生產的壓力同步攀升。從煉化企業的催化裂化裝置到電廠的蒸汽管網，數以萬計的高溫閥門在滾滾熱浪中晝夜運轉。
然而，高溫從來不只是環境對設備的“考驗”，更是閥門自身的一場“熱膨脹博弈”。當介質溫度攀升至400℃，金屬材料的熱膨脹效應足以讓閥桿在導向套中“卡死”、讓球體與閥座的配合間隙從“剛好”變成“過盈”，最終導致閥門無法操作——這在化工裝置中可能意味著一次非計劃停車的開端。

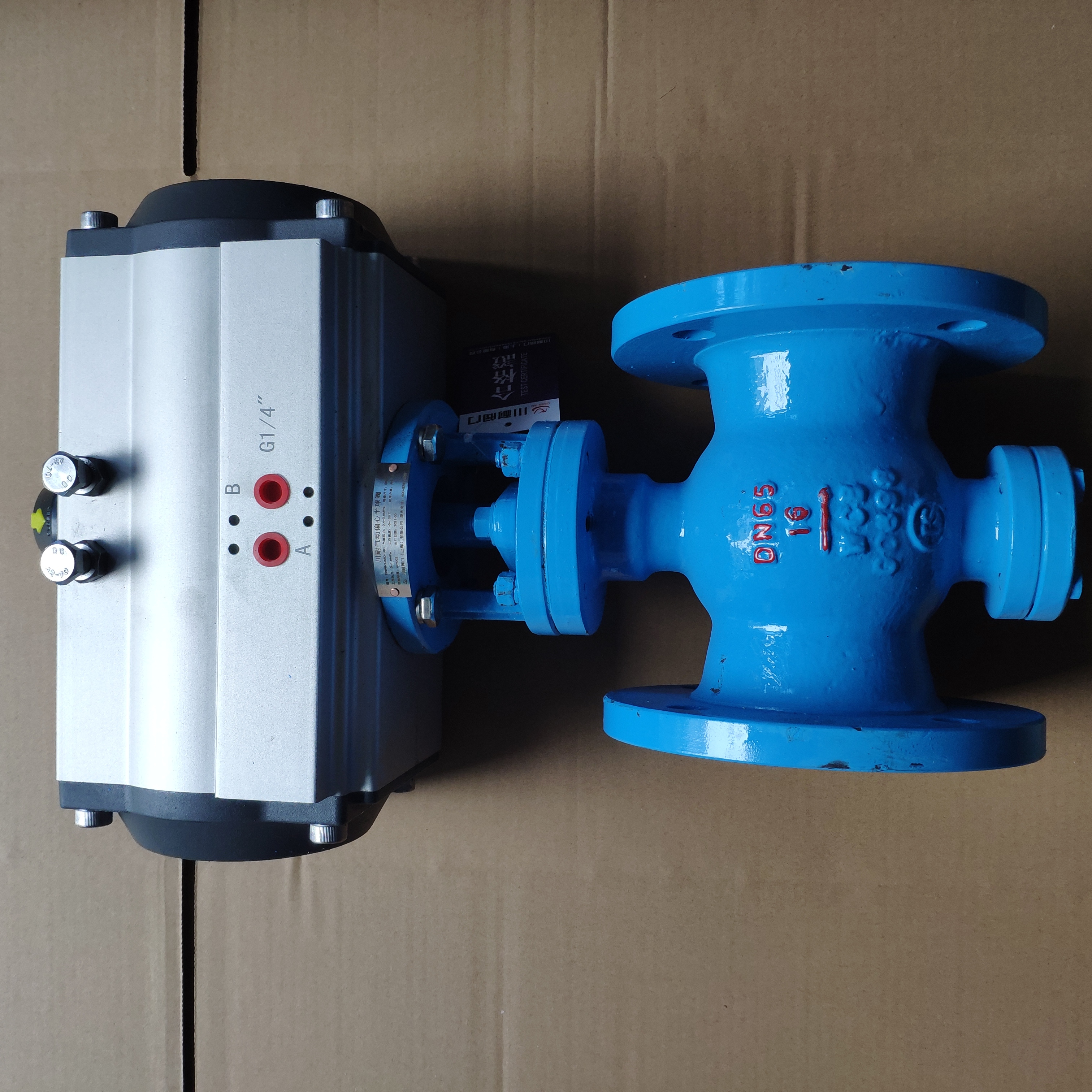

面對≤400℃高溫工況下閥門易出現的卡滯與密封失效挑戰，川耐閥門推出的氣動固定球閥，依托系統的扭矩裕度設計與精密的閥桿間隙補償機制，展現了卓越的工況適應性與運行可靠性，為該場景下的流體控制提供了成熟且穩健的解決方案。
一、高溫工況的技術挑戰：不只是“熱脹”那么簡單
在400℃高溫下，氣動固定球閥面臨的核心問題可從三個層面理解：
（1）配合間隙的熱態收縮效應
常溫下設計合理的運動副間隙，在高溫下會因材料線膨脹系數的差異而發生“相對收縮”。閥桿與導向套、球體與閥座之間，原本0.1-0.2mm的間隙可能因熱膨脹而趨于閉合。
研究表明，當溫度從25℃升至350℃時，高溫柱塞閥運動副的間隙增加了約0.21mm。對于固定球閥，盡管結構不同，但球體與上下閥桿的配合面同樣面臨類似的熱態間隙變化，若沒有預留充足的熱膨脹補償空間，閥桿與導向套極易發生“熱態卡澀”，甚至導致執行機構扭矩?zé)o法驅動。
（2）扭矩的“溫度敏感性”急劇放大
球閥的操作扭矩由閥座與球體的密封比壓、填料與閥桿的摩擦阻力共同決定。在常溫下，這些參數相對穩定；而在400℃時，金屬密封表面可能因氧化膜生成而改變摩擦系數，填料（如柔性石墨）雖耐高溫但壓縮回彈性能變化，導致密封力非線性增加。此外，閥桿與導向套的間隙縮小意味著滑動阻力呈指數級上升——扭矩閾值從常溫下的“可控”變?yōu)楦邷叵碌?ldquo;臨界”。
（3）循環熱載荷下的疲勞風險
煉化、電力行業的閥門往往經歷頻繁的啟停和負荷調節。溫度循環變化會使閥座、導向套產生松動，若結構設計未考慮防松措施，可能導致密封失效或運動部件卡滯。
二、川耐的解決路徑：扭矩裕度設計
所謂“扭矩裕度”，是指在額定工況下計算出的操作扭矩基礎上，額外預留的安全系數。這一系數需要綜合考慮材料高溫性能衰減、密封面磨損、介質雜質侵入等不確定因素。
川耐在≤400℃氣動固定球閥的設計中，采用≥1.5倍扭矩裕度的經驗值作為安全基準。具體實現包括：
金屬密封副的優化配對：閥座與球體堆焊司太立合金，高溫硬度保持性好，且在循環熱載荷下不易產生粘著磨損；
閥桿軸承采用自潤滑材料：選用耐高溫固體潤滑涂層（如石墨基），避免常規潤滑脂在400℃下碳化失效；
執行機構選型按“熱態最大扭矩”計：氣動執行器的輸出扭矩按400℃時的最大操作扭矩×1.5倍選取，確保任何工況下均留有余量。
扭矩裕度設計的意義在于：當密封面因介質雜質而輕微磨損、填料因長期壓縮而需補充調整時，閥門仍能可靠操作，避免因“扭矩不足”導致的停擺事故。
三、閥桿間隙補償：從“靜態公差”到“動態適配”
如果說扭矩裕度是“留有余地”，那么閥桿間隙補償則是“針對性地解決熱脹問題”。
（1）熱膨脹間隙的精確計算與設定
川耐的設計流程包含以下關鍵步驟：
查閱ASME BPVC Section II Part D中的材料線膨脹系數數據；
根據閥桿與導向套的材料組合（如17-4PH閥桿配CF8M導向套），計算從25℃到400℃的軸向與徑向膨脹差異；
將常溫下的配合間隙從常規的0.1-0.15mm適當放大至0.25-0.3mm，預留足夠的“熱膨脹空間”。
（2）散熱片式加長閥蓋——保護填料區的“熱屏障”
填料函是高溫閥門的薄弱環節。川耐在≤400℃閥門上標配散熱片式加長閥蓋，通過增加填料函到閥體流道的距離，使填料區域的溫度顯著降低（通常控制在200-250℃以內）。這一設計不僅保護柔性石墨填料的彈性性能，也避免了填料因高溫硬化而對閥桿產生異常摩擦。
（3）活載螺栓與碟簧——補償熱循環下的預緊力松弛
高溫工況下法蘭連接螺栓的預緊力會因蠕變而逐漸松弛，可能導致填料壓蓋松動甚至泄漏。川耐的閥蓋連接采用活載螺栓配合碟形彈簧墊圈，自動補償熱循環下的預緊力損失，長期維持填料密封的穩定性。
四、時代浪潮下的行業價值重塑與再定義
2026年是“十四五”規劃的關鍵之年，能源安全與“雙碳”目標同步推進。精細化工、煤化工、清潔電力等行業對高溫閥門的可靠性要求正在從“可用”升級為“高可靠性”。
對業主而言，一臺400℃工況下的氣動固定球閥失效，不僅僅是備件更換的成本，更可能帶來非計劃停車——一個煉化裝置停運一天的損失可達數百萬元。川耐通過扭矩裕度與間隙補償?shù)南到y(tǒng)設計，將高溫閥門的“不確定因素”轉化為“確定的安全邊界”，為工業裝置的連續穩定運行提供了堅實保障。
結語
高溫從來不是閥門的敵人——不可控的熱膨脹才是。
川耐≤400℃氣動固定球閥的設計邏輯清晰而務實：通過精確計算每一個運動副的熱態配合尺寸，通過扭矩裕度覆蓋每一種工況變化，通過間隙補償機制消除“熱卡澀”風險。這些技術細節或許不易被察覺，但它們恰好在最嚴峻的環境中，為工業生產守住了一道不可逾越的安全底線。
從設計圖紙到交付用戶，川耐以對每一臺閥門負責的態度詮釋——安全冗余，不在口號里，在每一個被計算的0.01mm間隙中。
