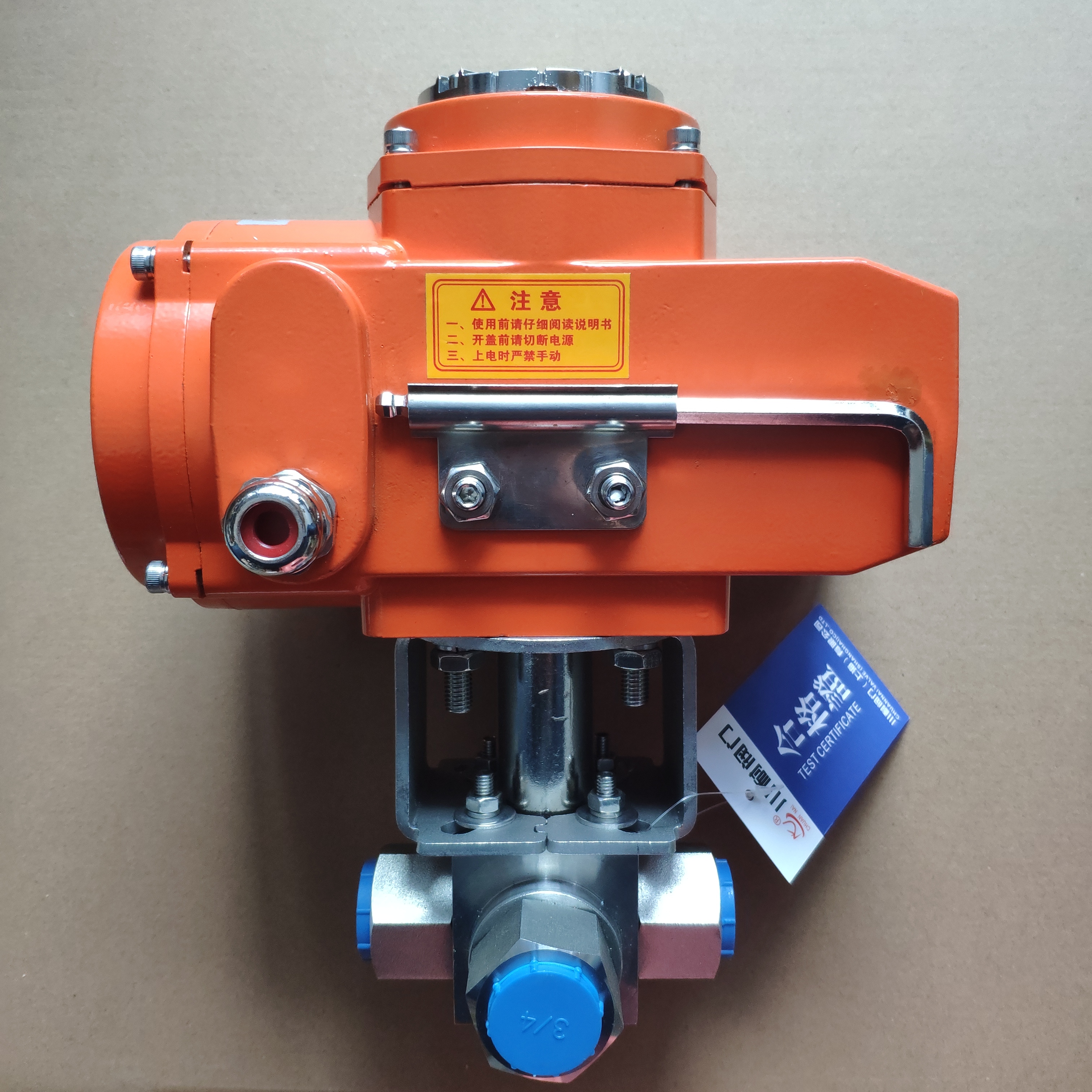

在現代高端制造領域，真空技術是半導體、光伏、光學鍍膜等產業的基礎支撐。從芯片制造中的物理氣相沉積到光學鏡片的真空鍍膜，工藝氣體的精準切換與系統的密封可靠性，直接影響產品良率與生產效率。川耐閥門新近推出的真空三通球閥，在高真空環境下實現了流路的靈活切換與長期穩定密封，為多行業用戶提供了關鍵技術支持。
真空工況下的雙重挑戰
真空系統對流路控制設備提出兩類核心要求。其一，密封性必須達到超高真空級別。在10??Pa以下的真空環境中，任何微小泄漏都會破壞工藝氣氛，導致鍍膜層均勻性下降或半導體薄膜引入雜質。其二，流路切換的可靠性與潔凈度。半導體和鍍膜工藝往往涉及多種工藝氣體交替通入，閥門需要在不產生顆粒污染物、不引入潤滑劑揮發物的前提下，完成數萬次穩定切換。
傳統解決方案中，普通的軟密封球閥雖能保證初始密封，但在真空交變應力環境下，密封圈容易發生放氣現象；而金屬密封球閥又面臨切換扭矩大、磨損后修復困難的問題。川耐的技術團隊正是在這一技術縫隙中找到了突破方向。
結構創新實現密封與切換的平衡
川耐真空三通球閥的設計體現了“分域優化”的思路。
密封系統采用復合密封結構。主密封面以改性聚三氟氯乙烯作為閥座材料——這種高分子材料在真空環境下具有極低的放氣率，同時保持良好的彈性恢復能力。閥球表面則經過鏡面拋光加硬質鍍層處理，粗糙度控制在Ra0.02μm以下。當兩者貼合時，形成寬約0.3mm的環形接觸帶，在1.2MPa閉合力作用下達到分子級密封效果。經氦質譜檢漏驗證，閥門泄漏率可穩定在1.3×10??Pa·m³/s以下，滿足高真空應用場景標準。
三通流道設計兼顧柔性切換。閥球內部加工出L型或T型流道，通過90°旋轉即可實現介質流向的切換或合流。關鍵在于閥桿與閥球之間的無間隙傳動設計——采用四方榫接結構替代常見的鍵連接，消除了換向時的空行程，使流道對位精度控制在±0.5°以內。這意味著從抽真空到工藝氣體引入、再到排氣清理的全流程中，不存在流道錯位導致的殘留氣體交叉污染。
真空適配性體現在細節處理。閥體與執行器之間設置波紋管密封隔離段，將潤滑脂可能產生的揮發物完全阻隔在真空腔體之外。所有內表面經過電解拋光處理，避免了微觀凹凸處吸附水分和氣體的風險。這些看似細微的工藝改進，實際上決定了閥門能否在真空環境中長期穩定工作。
跨行業應用的價值延伸
在實際產線中，川耐真空三通球閥的表現驗證了設計理念的有效性。在半導體PVD設備的氣體分配系統中，它承擔著Ar、N?、O?三種工藝氣體的時序切換任務，連續運行超過50萬次無卡滯；在光學鍍膜機上，其低放氣特性保證了膜層折射率的批次一致性。
從半導體到真空鍍膜，川耐的技術突破表明：真空閥門的核心競爭力不在于單一指標的堆疊，而在于對“切換靈活性”與“密封可靠性”這對矛盾需求的工程平衡。隨著第三代半導體、鈣鈦礦太陽能電池等新工藝對真空環境提出更高要求，這種基于機理理解和細節優化的技術路徑，正持續釋放價值。
